Deux technologies répondent aux assemblages sévères. Commencez par le type de bride et sa norme, puis vérifiez le fluide, la pression et la température de service.
Choix rapide
Le tableau permet d’écarter rapidement une technologie incompatible avant de préciser le matériau et la garniture.
Un joint RTJ exige une bride à gorge compatible. En l’absence de gorge RTJ, orientez d’abord l’étude vers un joint spiralé ou une autre solution d’étanchéité de bride.
| Critère | Joint spiralé | Joint RTJ |
|---|---|---|
| Type de bride | Brides normalisées PN et ANSI | Brides à gorges RTJ compatibles |
| Construction | Enroulement métallique avec garniture graphite ou PTFE | Anneau métallique plein, étanchéité métal sur métal |
| Normes courantes | EN 1514-1, API 601, ASME / ANSI B16.5 | ASME B16.20, API 6A — profils R, RX et BX |
| Conditions de service | Jusqu’à 650 °C et 500 bar selon la construction | Très hautes pressions et températures selon la bride et le matériau |
| Références disponibles | PN 10 à 40, classes 150 à 600 lbs | Classes 150 à 2 500 lbs, références R11 à R105 |
Vérifiez les dimensions, la classe et la garniture du joint spiralé.
Relevez le profil et la référence de l’anneau avant toute sélection.
Envoyez-nous les informations de service ou une photo lisible du marquage : notre bureau d’étude vous aide à cadrer la demande.
Brides PN et ANSI

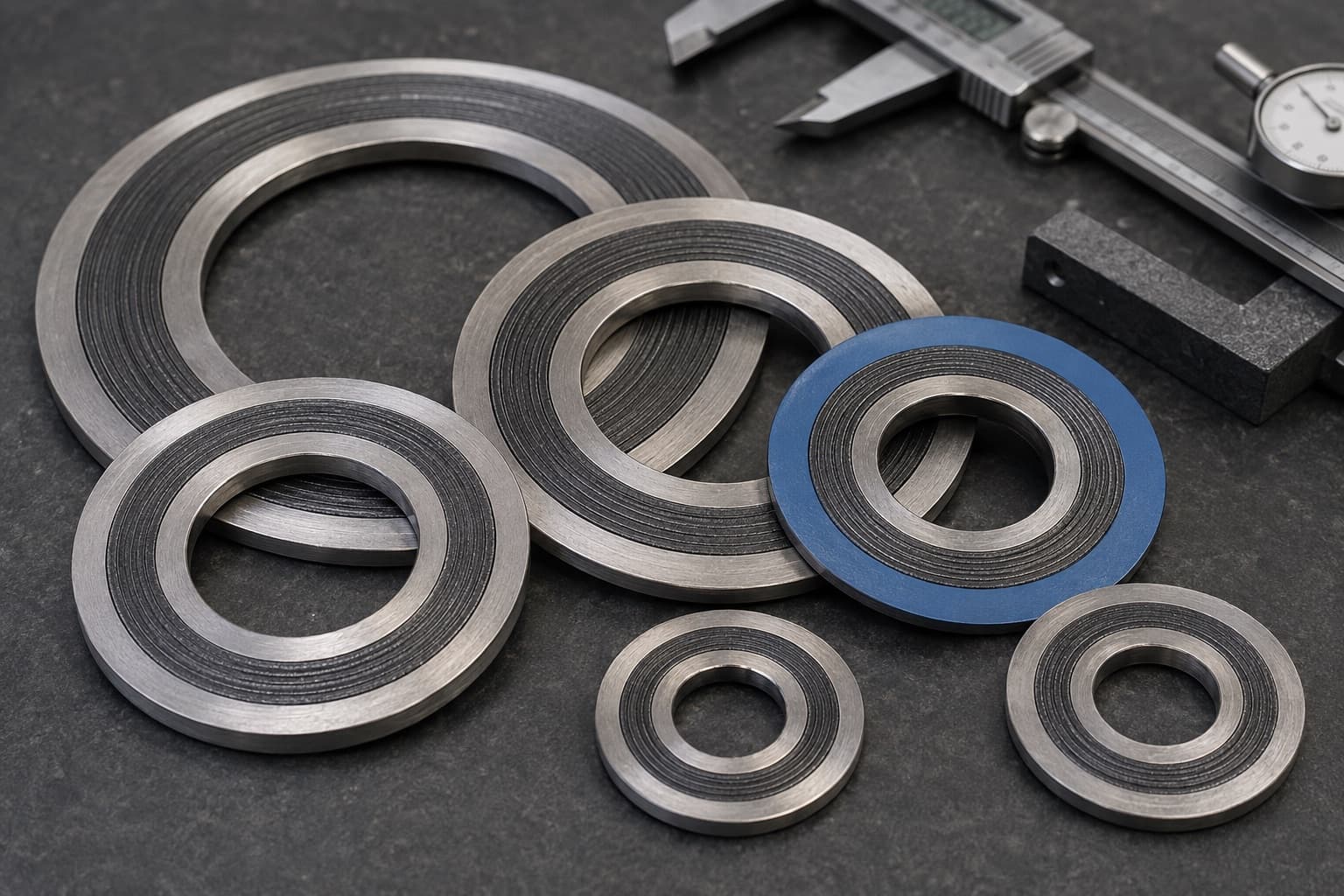

Un profil métallique en V est enroulé avec une garniture en graphite ou PTFE. Le métal apporte la tenue mécanique et thermique ; la garniture assure l’étanchéité au contact des brides.
La construction spiralée conserve une capacité de reprise après la relaxation de l’assemblage.
Brides à gorges
Le Ring Type Joint est un anneau métallique plein. Sous le serrage, il se déforme dans les gorges usinées des brides et crée une étanchéité métal sur métal pour les services sévères.
Applications courantes : vapeur, gaz, pétrochimie et installations offshore.
Retrouvez les joints fibres, graphite, PTFE et les tresses dans la catégorie Étanchéité.
Demande efficace
Ces éléments permettent de vérifier la compatibilité dimensionnelle et les conditions de service dès le premier échange.
Le joint spiralé associe un feuillard métallique à une garniture souple. Le RTJ est un anneau métallique plein qui se déforme dans les gorges usinées de deux brides compatibles.
Non, pas sans vérifier l’assemblage. Un joint RTJ exige des brides à gorges correspondant à son profil et à sa référence. Le type de bride et la norme déterminent d’abord le joint compatible.
Indiquez le standard et le type de bride, le DN et la classe ou la référence RTJ, le fluide, la température, la pression, le matériau souhaité et la quantité.
Notre bureau d’étude vous conseille selon la bride, la norme et vos conditions réelles de service.
Demander un devis
